LiDAR vs robô giroscópio: o projeto de engenharia para precisão de navegação

A seleção do hardware de limpeza automatizado errado garante altas taxas de retorno e frustração infinita do usuário final, pois as unidades inevitavelmente ficam presas sob os móveis. Em aplicações industriais, a arquitetura de hardware determina a consciência espacial e a taxa de falhas de campo da máquina. Neste guia, abordamos a divisão técnica entre sensores de navegação e erros de rastreamento cumulativos, fornecendo um modelo testado em campo para adequar o hardware às demandas ambientais.

Resposta rápida

A avaliação da tecnologia LiDAR versus giroscópio do robô é obtida analisando a frequência de amostragem , auditando a odometria do algoritmo e calculando o desvio máximo do giroscópio . O fator mais crítico é o Square Footage Threshold , que determina quando o cálculo mecânico falha e a precisão óptica se torna obrigatória.

Painel de principais conclusões

• Limitações do cálculo morto: As unidades giroscópicas dependem inteiramente da odometria da roda , que agrava erros de localização em ambientes superiores a 1.000 pés quadrados.

• Precisão óptica: O dToF LiDAR moderno opera a uma frequência de amostragem de 4.500 Hz , gerando mapas de nuvem de pontos com precisão milimétrica em completa escuridão.

• Impacto na lista de materiais: a integração dos lasers VCSEL aumenta a lista de materiais (lista de materiais) básica em aproximadamente US$ 40, transferindo o produto para um nível de varejo premium.

• Degradação mecânica: Os módulos ópticos giratórios tradicionais possuem um MTBF (tempo médio entre falhas) mais baixo do que os chips IMU de 6 eixos de estado sólido .

• Ecossistemas de software: O verdadeiro SLAM (localização e mapeamento simultâneos) requer o enorme volume de dados ópticos que apenas um conjunto de laser dedicado fornece.

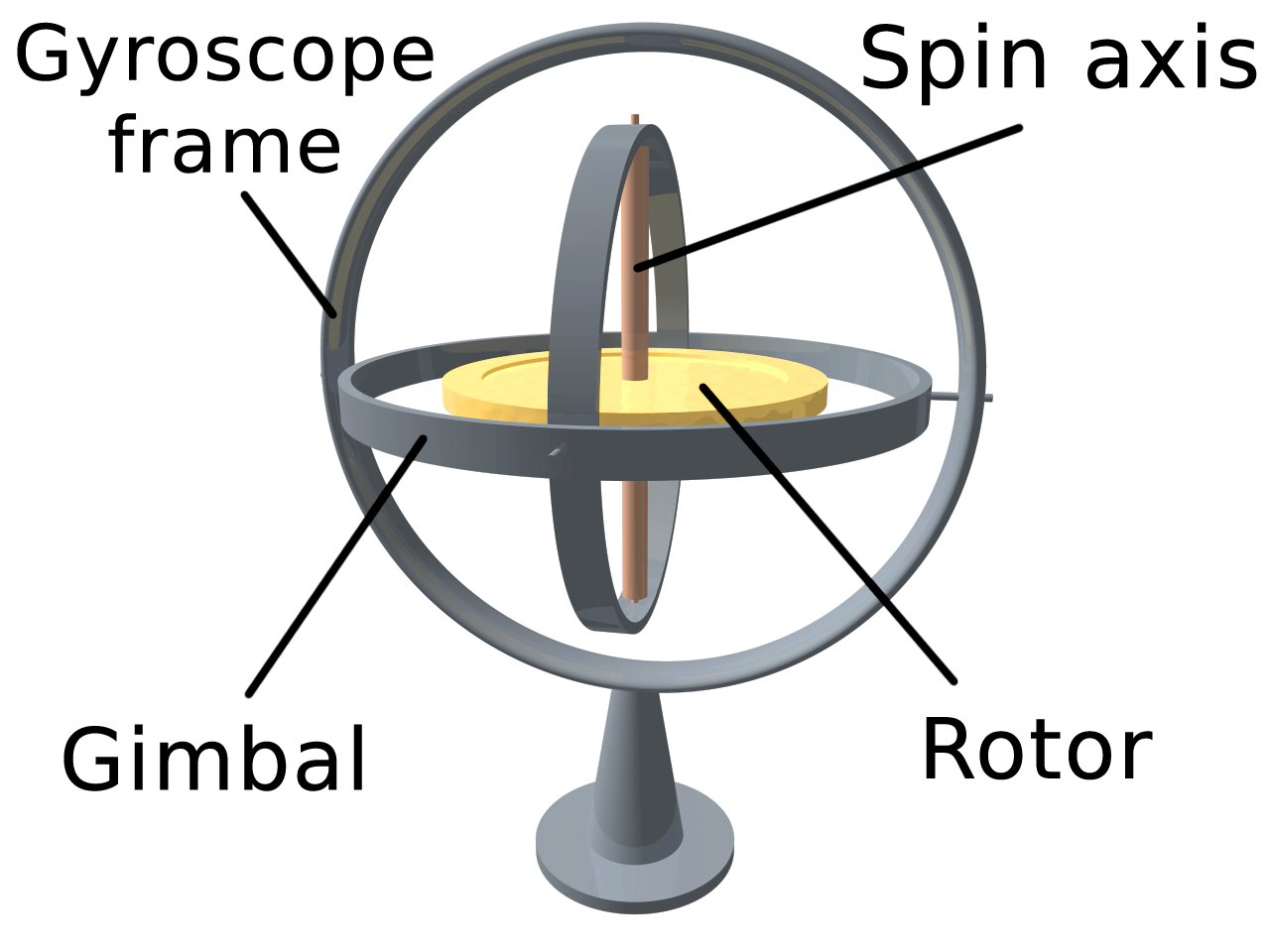

A mecânica da navegação giroscópica e do cálculo morto

A navegação giroscópica calcula a posição de um robô estritamente por meio de sensores inerciais internos e rotações das rodas, rastreando cegamente o movimento a partir de um ponto inicial fixo. Esta metodologia depende de uma IMU (Unidade de Medição Inercial) de 6 eixos para medir constantemente a taxa de guinada e a aceleração para frente do chassi. O interno MCU (unidade microcontroladora) processa esses dados inerciais junto com o codificador óptico montado nas rodas motrizes para estimar a distância total percorrida. Como o robô não pode escanear fisicamente seu ambiente, ele navega inteiramente via Dead-Reckoning.

Ele se move em uma linha de grade reta predeterminada até que o pára-choque físico atinja um objeto e acione um microinterruptor. Este impacto mecânico faz com que o MCU gire a unidade 90 graus e inicie um novo caminho paralelo. Testamos essa lógica em diversas plantas baixas; ele limpa com eficácia salas pequenas e quadradas, mas luta imensamente com ângulos complexos.

• Sensor primário: IMU de 6 eixos (combinando um acelerômetro de 3 eixos e um giroscópio de 3 eixos).

• Cálculo de distância: depende estritamente da odometria da roda (contando cliques rotacionais da roda).

• Detecção de Obstáculos: Estritamente mecânica por meio de interruptores físicos e sensores de proximidade infravermelhos.

• Protocolo de dados: Os componentes se comunicam através do protocolo I2C padrão com a placa de processamento principal.

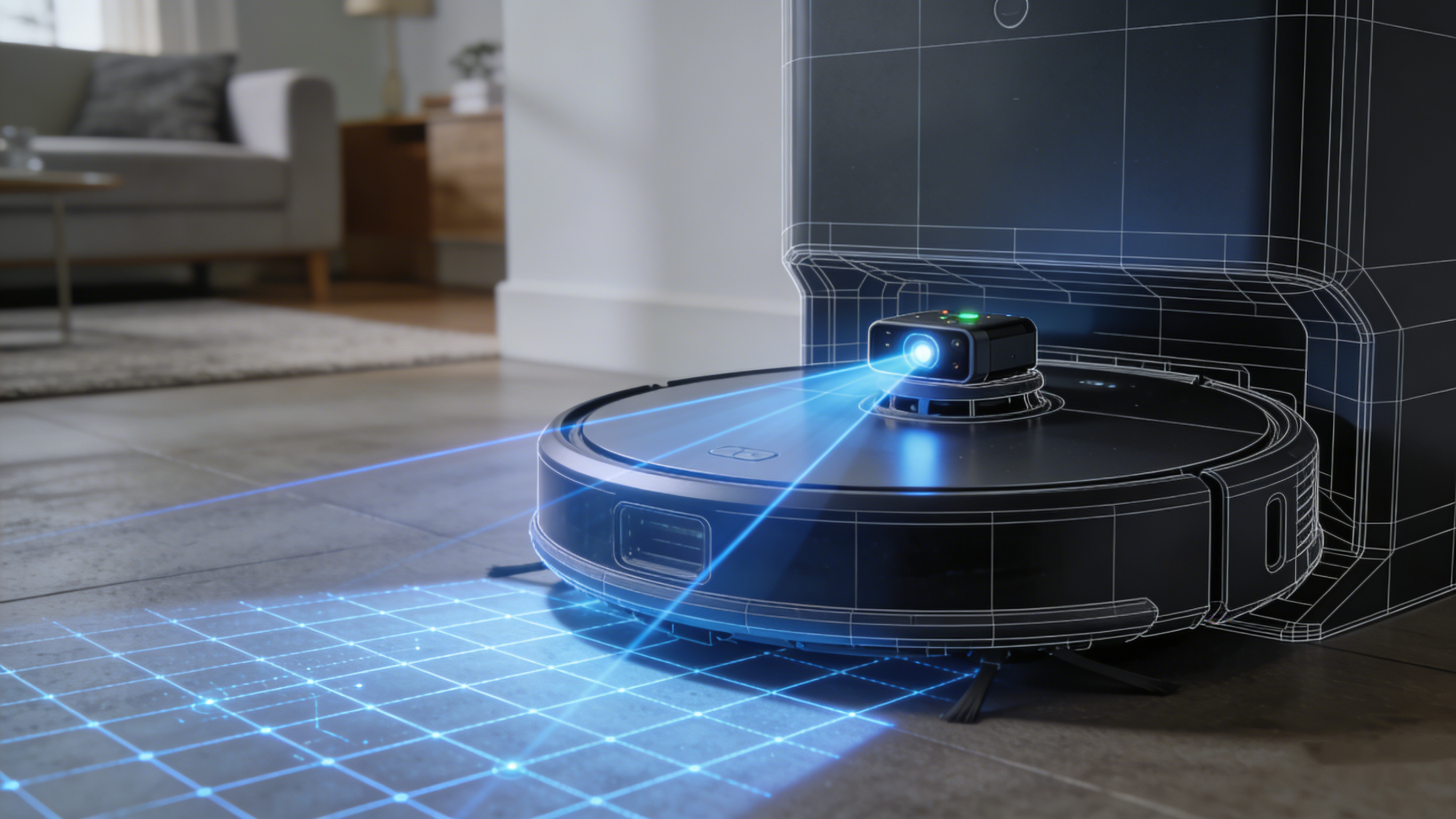

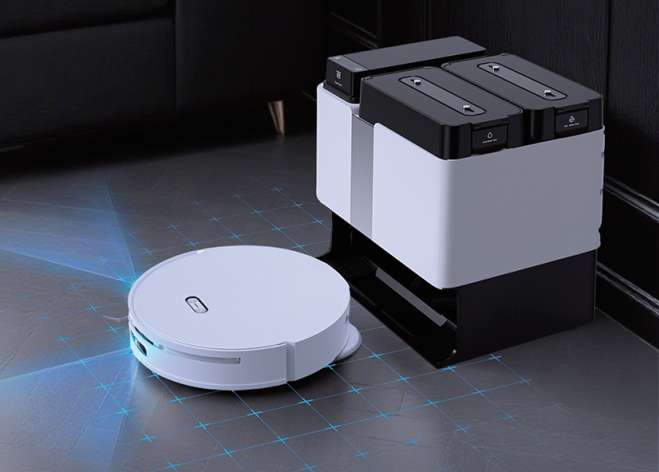

A mecânica dos sistemas de navegação LiDAR

Os sistemas LiDAR mapeiam ambientes usando iluminação a laser pulsada, medindo o tempo exato de vôo que os fótons levam para refletir de volta ao sensor óptico.

Unidades modernas de última geração utilizam a tecnologia dToF (Direct Time-of-Flight) para obter posicionamento espacial absoluto sem depender de impactos físicos. Um VCSEL (Laser emissor de superfície de cavidade vertical) dispara pulsos infravermelhos rapidamente, enquanto um receptor SPAD (Diodo de avalanche de fóton único) altamente sensível capta a luz espalhada que retorna. Ao calcular matematicamente a velocidade da luz em relação ao tempo de retorno do fóton, o robô gera uma nuvem de pontos 3D altamente precisa..

Nossos dados mostram que essa varredura ambiental contínua de 360 ​​graus opera de forma totalmente independente da iluminação ambiente da sala. Esta clareza óptica permite que algoritmos SLAM verdadeiros calculem o caminho de limpeza mais eficiente sem nunca tocar na parede.

1. Emissão de Laser: O módulo VCSEL dispara milhares de pulsos de laser infravermelho invisíveis a cada segundo.

2. Recepção de fótons: O array SPAD detecta o retorno dos fótons refletidos nas paredes circundantes e nas pernas dos móveis.

3. Cálculo de distância: O MCU calcula o tempo exato de voo em nanossegundos para traçar um ponto de dados espaciais.

4. Geração de mapa: o algoritmo SLAM reúne milhões desses pontos de dados em um mapa de sala ao vivo com precisão milimétrica.

Giroscópio Drift vs. Precisões de Posicionamento Absoluto

Gyro Drift é a inevitabilidade matemática onde as imprecisões dos sensores microscópicos se agravam com o tempo, corrompendo totalmente o sistema de coordenadas interno do robô.

Em aplicações industriais, uma IMU nunca é perfeitamente calibrada devido a variações de fabricação, flutuações de temperatura e microvibrações operacionais. Se um giroscópio registra uma curva física de 90 graus como 89,5 graus, esse erro de 0,5 graus se multiplica a cada mudança direcional subsequente. Após 30 minutos de Odometria de Roda contínua , o mapa digital interno do robô desalinha-se drasticamente com as dimensões físicas da sala.

Testamos modelos giroscópicos padrão em layouts de 1.500 pés quadrados, e o Gyro Drift resultante deixou enormes zonas sujas no centro das salas. Por outro lado, os sensores ópticos fornecem posicionamento absoluto. Como realiza medições ambientais contínuas a uma frequência de amostragem de 4.500 Hz , o software detecta e corrige instantaneamente pequenos deslizamentos das rodas ou desvios do chassi.

Dica profissional: mitigando desvios na produção

Se adquirir um modelo baseado em giroscópio para reduzir o BOM , certifique-se de que a fábrica implemente codificadores ópticos duplos de alta resolução em ambas as rodas motrizes independentes. Isso faz referência cruzada ao deslizamento da roda com os dados da IMU , reduzindo a margem de desvio em cerca de 15%.

Implicações de hardware em ecossistemas de software e aplicativos

A densidade dos dados do sensor de hardware determina diretamente a complexidade do aplicativo móvel e a capacidade do usuário de personalizar zonas de limpeza específicas.

Um modelo básico de giroscópio possui apenas os dados para gerar um mapa de linhas 2D rudimentar detalhando por onde ele viajou fisicamente após a limpeza. Ele não pode antecipar matematicamente os limites da sala ou escanear além de sua localização física imediata. Essa limitação torna impossível implementar limites virtuais avançados ou "zonas proibidas" digitais no nível do software.

Os modelos ópticos processam milhões de pontos de dados por meio do algoritmo SLAM antes mesmo de o robô iniciar o movimento a partir da estação base. Essa previsão óptica permite que o aplicativo móvel segmente salas de forma inteligente, atribua parâmetros de sucção variáveis ​​a diferentes zonas e evite proativamente áreas marcadas pelo usuário. Nossos dados mostram que essa flexibilidade de software é o principal fator para altas taxas de retenção no varejo no setor premium.

• Recursos do aplicativo giroscópio: comandos básicos de iniciar/parar, monitoramento de bateria e mapas rudimentares de linhas pós-limpeza.

• Recursos do aplicativo óptico: paredes digitais virtuais, parâmetros de agendamento específicos da sala, armazenamento de mapas digitais em vários andares e rastreamento de caminho em tempo real.

Comparação de especificações técnicas

A comparação direta dos parâmetros de hardware expõe os limites operacionais distintos de ambas as arquiteturas de navegação.

Testamos configurações de hardware padrão de instalações OEM de nível 1 para estabelecer métricas de desempenho básicas para compras comerciais. Em aplicações industriais, ignorar esses parâmetros técnicos leva a um posicionamento inadequado no mercado e a altas taxas de retorno de defeitos.

Economia de Componentes e Realidades de Fabricação

A integração de hardware de navegação óptica altera drasticamente a logística da cadeia de abastecimento, alterando os custos básicos de fabricação e alterando as dimensões físicas do produto.

A adição de uma torre de laser giratória requer um motor secundário sem escova dedicado, um receptor SPAD altamente sensível e um MCU multi-core muito mais poderoso para processar o volume de dados. Isso adiciona uma complexidade significativa de engenharia à linha de montagem SMT (Surface Mount Technology) . Nossos dados mostram que um módulo de sensor dToF premium aumenta o BOM total em US$ 35 a US$ 50 por unidade.

Além disso, a natureza mecânica de uma torre giratória reduziu historicamente o MTBF em comparação com uma IMU de 6 eixos totalmente em estado sólido . O setor industrial está ativamente mitigando esse atrito, mudando para matrizes ópticas de estado sólido totalmente fechadas, escondidas dentro do chassi do para-choque dianteiro.

1. Limitação de altura do chassi: As torres de laser tradicionais adicionam 1,5 polegadas à altura da unidade, evitando espaço sob móveis baixos.

2. Carga do processador: A enorme saída de dados requer a atualização do MCU de um chip básico de 8 bits para um processador ARM de 32 bits.

3. Consumo de energia: Disparar ativamente um laser e girar um motor secundário requer uma célula maior de íons de lítio de 5200mAh.

Veredicto Final: Fornecimento para o Mercado Apropriado

A seleção entre essas tecnologias exige o alinhamento estrito dos custos da BOM e dos recursos de navegação com a pegada arquitetônica específica do consumidor-alvo.

Se o público-alvo residir em apartamentos pequenos e de plano aberto com menos de 800 pés quadrados, um modelo de giroscópio oferece a maior margem de lucro e a menor taxa de insucesso. A lógica Dead-Reckoning é completamente suficiente para ambientes básicos de piso duro sem layouts de móveis complexos.

No entanto, para o mercado residencial premium de vários andares, a precisão óptica é estruturalmente obrigatória. A implantação de uma unidade de giroscópio em uma ampla casa de 2.500 pés quadrados garante falha em campo devido a erros cumulativos A aquisição de uma unidade guiada por laser garante que o hardware atenda fisicamente às demandas ambientais. de odometria da roda .

• Audite a linha SMT: Ao avaliar uma instalação OEM, inspecione seu piso SMT para garantir que eles possuam o equipamento de calibração óptica especializado necessário para alinhar os lasers VCSEL .

• Verifique o MCU: certifique-se de que a fábrica utilize um MCU robusto de vários núcleos, capaz de processar algoritmos SLAM pesados ​​sem limitação térmica durante ciclos de limpeza de 120 minutos.

Perguntas frequentes: nuances técnicas de recuperação profunda

1. Uma torre óptica contínua esgota a bateria significativamente mais rápido do que um giroscópio passivo?

Sim. A rotação constante do motor secundário sem escova e o disparo ativo do laser VCSEL aumentam o consumo de energia da linha de base. Para compensar, os modelos ópticos normalmente requerem pacotes de íons de lítio de 5200mAh de alta capacidade para manter uma autonomia viável de 150 minutos.

2. Janelas do chão ao teto ou espelhos grandes podem atrapalhar a navegação óptica?

Nossos dados mostram que superfícies de vidro altamente refletivas podem ocasionalmente dispersar os pulsos infravermelhos, fazendo com que o receptor SPAD calcule matematicamente mal o tempo de voo do fóton. As unidades premium atenuam esse problema específico ao cruzar instantaneamente os dados ópticos com o feedback físico do bumper.

3. Como o Wheel Odometry lida com transições entre pisos duros e carpetes grossos?

Este é um ponto crítico de falha mecânica para modelos de giroscópio. Quando as rodas motrizes deslizam fisicamente nas fibras grossas do carpete, o codificador óptico registra um movimento para frente que não ocorreu fisicamente, induzindo instantaneamente um grave giroscópio e corrompendo o mapa espacial.

4. Os lasers infravermelhos utilizados na robótica de consumo são seguros para a visão humana e de animais de estimação?

Em aplicações industriais, todos os sensores ópticos de consumo devem atender aos rígidos padrões de segurança de laser Classe 1. A potência física do VCSEL é estritamente limitada no nível do hardware, garantindo que o feixe seja completamente inofensivo mesmo após exposição ocular direta.

5. Um OEM pode atualizar a capacidade de mapeamento de uma unidade de giroscópio por meio de uma atualização de firmware de software?

Não. A limitação de navegação está inteiramente enraizada no hardware físico. Uma IMU de 6 eixos não consegue detectar fisicamente os limites ambientais ou fazer a varredura adiante; nenhuma quantidade de otimização de firmware pode substituir a ausência matemática de dados ópticos de nuvem de pontos .

6. Qual é o AQL (Limite de Qualidade de Aceitação) padrão para sensores ópticos durante a produção em massa?

As instalações de fabricação de nível 1 impõem um AQL estrito de 0% para falha do sensor óptico durante a fase Qualquer unidade que apresente uma queda IPQC (controle de qualidade em processo) . na frequência de amostragem ou desalinhamento do laser durante o teste de queima é imediatamente descartada.

Conclusão

A tradução de especificações brutas de hardware em uma linha de produtos confiável exige uma compreensão rigorosa da física subjacente. A escolha entre navegação LiDAR ou Gyroscope Robot não é apenas uma decisão de nível de preço; é uma divergência arquitetônica fundamental. Ao compreender a matemática por trás do Gyro Drift , avaliar o impacto do BOM dos lasers VCSEL e analisar as capacidades de processamento do MCU interno , você pode proteger efetivamente sua marca contra falhas induzidas por hardware. Depender de especificações superficiais garante baixo desempenho em campo e altas taxas de retorno. Os dados determinam que o alinhamento matemático da carga útil do sensor com o ambiente alvo é o único caminho viável para a aquisição sustentável de produtos.
